Honeycomb infill در cura

مقدمه:

بر خلاف دیگر روش های تولید که عموماً داخل قطعات توخالی یا  کاملا توپر است، در پرینت سه بعدی میتوان به کمک infill فضای داخل قطعات رو با تراکم ها و مدل های مختلفی پرینت کرد . infill مختص تولید به روش پرینت سه بعدی است . اینفیل مدل های مختلفی دارد که یکی از این مدل ها الگوی honeycomb یا لانه زنبوری است . در این مقاله به بررسی Honeycomb infill در cura و نحوه ی استفاده از این مدل در اسلایسر های مختلف میپردازیم .

دو عامل اصلی موثر بر نحوه ی پرینت infill ، در تنظیمات اسلایسر ها وجود دارد:

  1. infill density  : کنترل تراکم یا میزان پر بودن داخل infill
  2. infill pattern : تعیین الگوی infill

مزایای Infill  مدل honeycomb:

 Infill  مدل honeycomb یا اینفیل لانه زنبوری یک الگوی کارآمد و مفید است با ساختار شش ضلعی های متصل به هم ، که لایه به لایه روی یکدیگر قرار می­گیرند؛ به همین دلیل:

 1- این الگو بسیار زیباست .

2- استحکام بالایی دارد .

3- تنش فیزیکی را در سطح قطعه توزیع می­کند .

 بنابراین برای پرینت اقلامی مانند قفسه یا استراپرهای مختلف مفید است .

معایب Infill  مدل honeycomb:

Honeycomb infill نیز مانند سایر الگوها مشکلاتی دارد:

1- باعث افزایش زمان پرینت می­شود .

2- استحکام ، بیشتر در راستای عمود بر پرینت است (نه سه بعدی مانند الگوی cubic).

Ultimaker Cura یکی از محبوب ترین نرم افزار های اسلایسر است که بسیاری از الگوهای استاندارد ، مانند cubic یا مکعبی ، grid یا شبکه ای ، و cross یا متقاطع ، و همچنین برخی از الگوهای نادر مانند lightning  یا رعد و برق  و gyroid  را ارائه می­دهد .

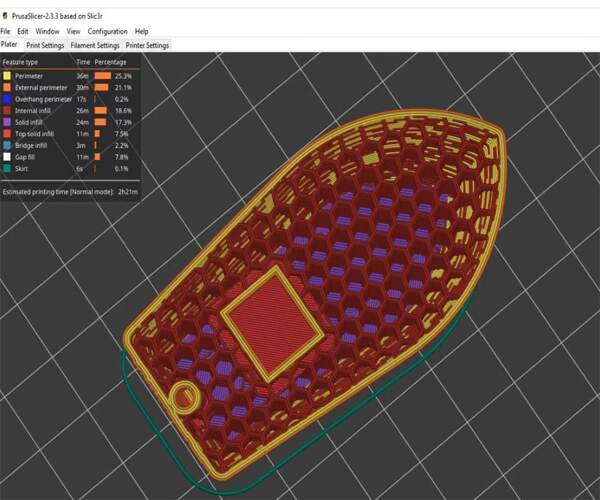

علی رغم قابلیت های بسیار بالایی که Ultimaker Cura دارد و درخواست های بسیاری از کاربران ، توسعه دهندگان نرم افزار Cura تا امروز این مدل را به لیست  الگو های infill موجود در نرم افزار cura  اضافه نکرده اند . Honeycomb infill در برخی از نرم افزار های اسلایسر مانند PrusaSlicer در دسترس است .

نحوه دستیابی  به گزینه Honeycomb infill در cura:

در این بخش ، آموزش دستیابی به Honeycomb infill در cura بیان شده است . همچنین روش هایی جایگزین در بخش نهایی مطرح شده است تا راهکارهای بیشتری برای برخورداری از مزایای Honeycomb infill  در اختیار داشته باشید .

 Cura یک برنامه open-source است ، بنابراین هرکپی و تغییر برنامه از طریق صفحه GitHub عمومی برنامه ، امکان پذیر است . تمایل کاربران برای دسترسی به الگوهای دیگر infill در cura ، باعث شده است که یکی از کاربران  GitHub به نام smartavionics ، شخصا این قابلیت را اضافه کند . او توانست الگوی infill لانه زنبوری را مانند چند الگوی دیگر (منحنی هیلبرت Hilbert Curve  ، شوارتز پی Schwarz P ، شوارتز دی Schwarz D) ، به نسخه cura  ویرایش شده ی خود اضافه کند .

البته ، اگر این ویژگی بر روی نسخه های قدیمی Cura اضافه شود کارایی مناسب و جذابیت چندانی نخواهد داشت ؛ به همین دلیل smartavionics با هربار به روز رسانی نسخه Cura ، نسخه ی جدید را ارائه می­کند تا از جدیدترین و کاملترین قابلیت های  Cura نیز بتوان استفاده کرد . در حال حاضر نسخه ی 4.12.1 ویرایش شده توسط  smartavionics که در آن از نسخه ی رسمی  4.12.1 نرم افزار Cura استفاده شده ، در حال ساخت است که تنها تفاوت آن با نسخه ی رسمی ، الگوهای infill آن است .

دستورالعمل زیر، روش دانلود این نسخه از Cura و دسترسی به الگوی infill  لانه زنبوری است:

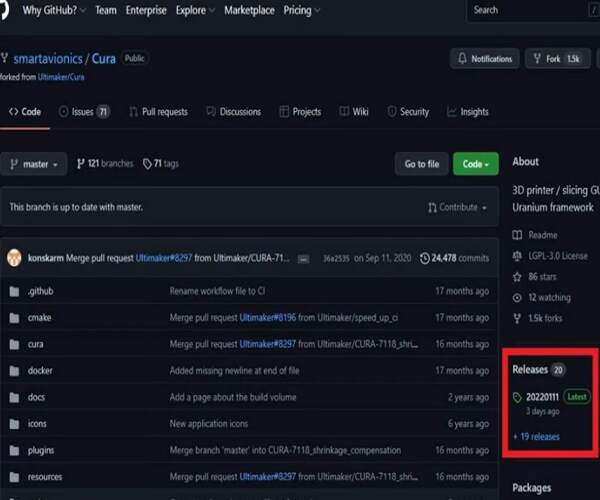

1- به صفحه ی smartavionics’s Cura’s در GitHub مراجعه کنید .

2- آخرین نسخه در سمت راست صفحه در قسمت ” Releases ” را انتخاب کنید . این نسخه با نام یک تاریخ مانند “20220111” است . برای استفاده  از یک نسخه قدیمی تر، با کلیک بر روی دکمه “Releases” و دسترسی به لیست کامل ورژن ها ، آن را پیدا کنید .

3- پس از انتخاب ورژن مورد نظر، قسمت  “Assets”  از لیست ورژن ها را باز کنید .

4- بر روی فایل نصب  نسخه مورد نظر، با پسوند فایل “exe.” کلیک و آن را دانلود نمایید .

5- هنگامی که فایل “.exe” دانلود شد آن را باز کنید و اجرا کنید . شما ممکن است با هشدار امنیتی ویندوز مواجه شوید ، در اینصورت گزینه ی “Run anyway” را انتخاب نمایید . مراحل نصب را تکمیل نمایید .

6- پس از دانلود ، نام نرم افزار را چیزی غیر از Cura انتخاب کنید (و یا نام نسخه رسمی خود را از Cura تغییر دهید) تا نسخه ی رسمی با این نسخه اشتباه گرفته نشود .

7- برنامه را اجرا کنید . همه Slicer Profile ها و وضعیت حساب در نسخه رسمی Cura ، در این نسخه نیز باقی می ماند (اگر شما برنامه رسمی را داشته اید).

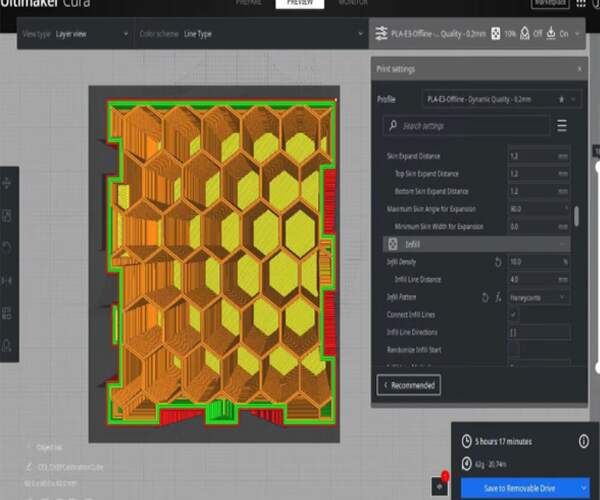

8- منوی “Print settings” را باز کنید و به بخش “Infill” بروید.

9- تنظیمات “Infill Pattern” را پیدا کنید و روی منوی کشویی کلیک کنید . متوجه خواهید شد که علاوه برهمه ی ویژگی های اصلی Cura ، چند الگوی Infill جدید نیز وجود دارد .

10- الگوی Infill را ” Honeycomb یا لانه زنبوری” انتخاب کنید .

شما هم اکنون می توانید علاوه بر ویژگی هایی که در نسخه ی رسمی داشته اید ، ازالگوی Honeycomb infill در cura استفاده کنید .

روش های جایگزین برای برخورداری از مزایای Honeycomb infill در cura

Honeycomb infill

برای استفاده نکردن نسخه غیر رسمی Cura که دارای پشتیبانی کمتری نسبت به نسخه ی رسمی است ، راه های دیگری وجود دارد که با آن ها می توان به مزایای الگوی  honeycomb infill دسترسی پیدا کرد ، در ادامه دو روش جایگزین رایج مطرح شده است:

1- استفاده از نرم افزار اسلایسر دیگر: برخلاف Cura چند برنامه اسلایسر معروف دیگر وجود دارد که از این قابلیت برخوردار هستند. PrusaSlicer, Slic3r, Simplify3D, و IdeaMaker گزینه های بسیار خوبی هستند که الگوی لانه زنبوری را  ارائه می­دهند و بسیاری از ویژگی های مشابه با  Cura را  نیز دارند.

2- استفاده از یک الگوی دیگر: Honeycomb infill مزایایی دارد مانند ظاهر زیبا و استحکام مناسب ؛ اما گزینه های بسیار مشابهی در Cura بدون نیاز به هیچ گونه تغییرات وجود دارد . اگر هدف استفاده از الگوی Honeycomb دستیابی به استحکام است، الگوهای cubic, grid, triangles  جایگزین های بسیار خوبی هستند و اگر جنبه ی ظاهری الگوی لانه زنبوری مد نظر است ، الگوهای  gyroid  و  octal را  می توان انتخاب کرد .

امیدواریم از مطالعه ی این مقاله استفاده ی کافی را برده باشید . در صورت تمایل به بررسی موضوعات دیگر درخواست خود را برای شماره ی واتس اپ شرکت ارسال کنید .

جهت مشاهده منبع مقاله اینجا کلیک کنید .
